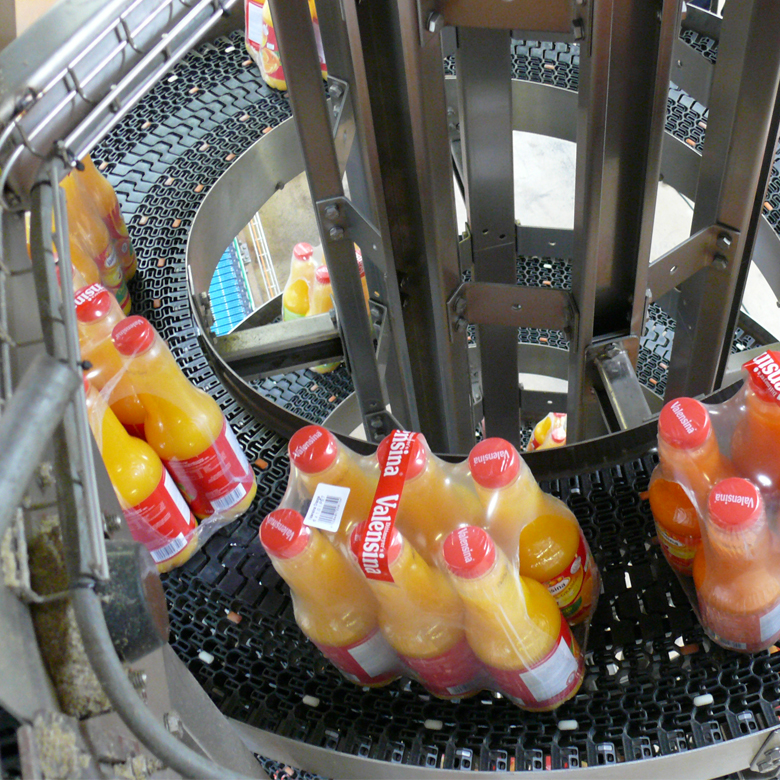

Le concept de la série JP HD est modulaire et la série propose une large gamme de configurations d’entrées et de sorties. En raison de cela, le JP HD Spiral est flexible et il peut être réalisé selon vos souhaits pour qu’il convienne parfaitement bien à votre unité de production. Avec un rayon de seulement 500 mm et une superficie de 1.636 mm, vous pouvez maximaliser votre surface. L’utilisation de roulements en acier inoxydable des deux côtés du tapis permet de garder le tapis en toutes circonstances dans le guidage. Le JP HD est ainsi synonyme de qualité et de fiabilité.
Spécifications techniques de JP HD Spiral:
– Charges lourdes jusqu’à 45 kg / m.
– Spirale pour inclinaison et déclinaison (ou réversible).
– Vitesses de tapis élevées jusqu’à 35 m / min.
– Angle d’inclinaison jusqu’à 20º.
| Belt: | PA6 Glass fibre reinforced, Polyamide, Stainless-steel rods and links, Desmopan anti-slide (option) |
| Belt width: | 308 mm (12”) |
| Belt pitch: | 27.4 mm (1.08”) |
| Belt thickness: | 19 mm |
| Rod diameter: | 6 mm Stainless steel |
| Inside belt radius: | 500 mm |
| Outside belt radius: | 808 mm |
| Guide bearing middle: | Stainless steel 627-2RS (Ø 22) |
| Guide bearing outside: | Stainless steel 627-2RS (Ø 22) |
| Frame material: | Stainless steel or painted steel |
| Sprocket: | Z = 14, Acetal (POM), Stc = 123.13 |
| Max. belt speed: | 35 m/min |
| Temperature range: | 0 - 60 °C |
| Drive method: | Sprockets (positive driven |
